Автомобильные датчики

Страница 6

Датчики допускают регулировку температуры включения винтом перемещения неподвижных контактов. Термобиметаллический датчик указывающих приборов снабжен нагревательной спиралью, включенной последовательно с контактами датчика (рис. 9.3, в). Включение датчика зависит от суммарной температуры окружающей среды и развиваемой нагреваемой спиралью, т.е. от величины силы тока, протекаемого в спирали. Такие датчики применяются только с указателями импульсной системы. Подробности din 6900 винты с невыпадающими шайбами (комбинированные) на сайте.

4) Датчики давления:

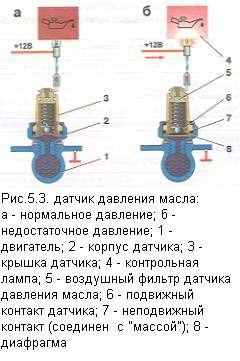

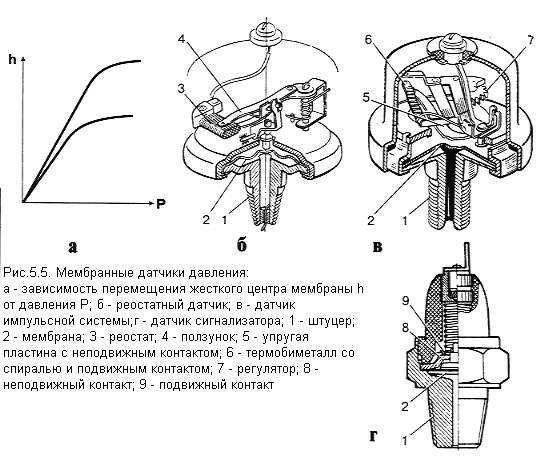

Обязательным элементом датчика давления является мембрана - плоская или гофрированная пластина, выполненная из бронзы или какого-либо иного упругого материала, жестко зажатая по краям. Герметичная полость, расположенная под мембраной, должна соединяться через штуцер с полостью измерения давления. В большинстве случаев мембрану снабжают жестким центром, на котором укрепляют устройство, связывающее мембрану с передающим механизмом. С изменением давления мембрана прогибается и ее жесткий центр перемещается. Связь перемещения жесткого центра П с величиной измеряемого давления Р, как показано на рис. 9.4, а, нелинейна, причем гофрированная мембрана при прочих равных условиях более чувствительна к изменению давления, чем плоская. Отличие датчиков давления друг от друга в основном состоит в том, как в них перемещение жесткого центра преобразуется в электрический сигнал. Это зависит от системы измерения, в которой используется датчик. На рис. 5.5, б, изображен датчик давления масла, снабженный реостатным датчиком. Толкатель, закрепленный в жестком центре мембраны, через качалку воздействует на ползунок реостата, который при этом поворачивается вокруг своей оси.

Возвратное движение ползунка происходит под действием пружины. Дроссель, запрессованный в штуцер датчика, создает большое сопротивление протеканию масла и препятствует возникновению колебаний ползунка реостата при резком изменении давления. Ползунок соединен с массой датчика, и изменение сопротивления реостата происходит между его выводом и “массой”.

В датчике импульсной системы (рис. 5.5, в) на жесткий центр мембраны опирается выступом упругая пластина с контактом, соединенным с “массой”. Другой контакт закреплен на плече П-образной биметаллической пластины, с навитой на нем спиралью, один конец спирали приварен к пластине, другой соединен через упругий токовод с выводом датчика.

Второе плечо П-образной биметаллической пластины закреплено на упругом держателе, положение которого можно изменить поворотом воздействующего на него регулятора. Это позволяет осуществлять настройку датчика, изменяя первоначальное усилие прижатия контактов друг к другу. Изменение давления перемещает жесткий центр мембраны, при этом меняется усилие прижатия контактов друг к другу и соответственно изменяется относительное время нахождения их в замкнутом состоянии.

Датчик сигнализатора аварийного давления (рис. 5.5, г) имеет простую конструкцию. На жесткий центр мембраны опирается рычаг выключателя, который и замыкает контакты, если давление превышает заданные пределы или, в зависимости от назначения датчика, если давление падает ниже допустимых пределов.

5) Датчики электронных информационных систем:

Применение электроники позволяет расширить класс датчиков, используемых в информационных системах.

Для замера температуры нашли применение термопары, которые представляют собой соединение двух разнородных металлических проводников, главным образом, медь и константан, хромель-алюмель, хромель-копель. Величина ЭДС между концами проводов, образующих термопару, зависит от разности температур этих концов и температуры спая. Величина ЭДС, развиваемая термопарой, зависит только от температуры и материалов проводников, составляющих термопару. Зависимость ЭДС от температуры, например, в термопарах хромель-копель, хромель-алюмель, стандартизирована. Поскольку термопара является маломощным источником ЭДС, точность ее показаний может быть обеспечена только в комплекте с высокоомным приемником, практически не потребляющим тока во входной цепи. Для замера температуры применяются также кремниевые и интегральные датчики.

Зависимость сопротивления кремниевой пластинки Rt от температуры t довольно точно описывается зависимостью:

где R25 - сопротивление пластинки при 25 °С;

a и b - температурные коэффициенты;

a = 0,78*10-2 град-1 ; b = 1,84*10-5 град-1.

Таким образом, изменение сопротивления кремниевого датчика от температуры нелинейно.

В интегральном датчике в качестве измеряемой величины используется напряжение перехода база-эмиттер кремниевого транзистора, которое в значительной мере зависит от температуры. Ток, протекающий через измерительный переход, стабилизируется электронным устройством. Обычно в датчик встраивается схема, усиливающая величину сигнала. Кремниевые датчики используются и для замера давления. Путем травления по тонкопленочной технологии на поверхности кристалла кремния формируется круглая диафрагма, на которую методом диффузии наносятся пленочные резисторы. Если к диафрагме прикладывается давление, сопротивление одних резисторов увеличивается, других уменьшается, что и формирует с помощью мостовой схемы сигнал с датчика. Температурная зависимость сигнала таких датчиков требует компенсации.

Для измерения уровня топлива в баках применяется терморезистивный датчик. Ток через датчик стабилизируется. Сопротивление датчика, а следовательно, и напряжение на его выходе зависит от того, какая часть датчика находится в воздухе, а какая погружена в топливо, так как теплопроводность воздуха и топлива различны. Похожим способом измеряется уровень топлива по величине емкости между двумя электродами, помещенными в бак. Емкость изменяется по мере выработки топлива, так как диэлектрическая проницаемость воздуха и топлива различны. Однако такой способ замера требует подвода к датчику переменного напряжения.
