2. Средства измерения давления, основанные на прямых относитель­ных методах: деформационные манометры и ИПД, в том числе и с силовой компенсацией; полупроводниковые манометры и ИПД; манометры других типов, основанные на изменении физических свойств ЧЭ под дей­ствием давления. Накладные линейные светильники купить yarchesvet.ru. Anika images

3. Средства измерения давления, основанные на методах косвенных измерений: установки и приборы для определения давления по результа­там измерения других физических величин; установки и приборы для определения давления по результатам измерения параметров физических свойств измеряемой среды (термопарные и ионизационные вакууммет­ры, ультразвуковые манометры, вязкостные вакуумметры и др.).

Следует отметить, что абсолютные методы измерений, заложенные в поршневых и жидкостных манометрах, во многих случаях на практике не реализуются. Например, жидкостные манометры, исключая первичные эталоны, градуируются и поверяются не абсолютным, а относительным методом, путем их сличения с образцовыми средствами измерений соот­ветствующей точности.

Глава 1. Методы прямых измерений давления

1.1. Жидкостные манометры

Вопросы водоснабжения для человечества всегда были очень важными, а особую актуальность приобрели с развитием городов и появлением в них различного вида производств. При этом все более актуальной становилась проблема измерения давления воды, т. е. напора, необходимого не только для обеспечения подачи воды через систему водоснабжения, но и для приведения в действие различных механиз­мов. Честь первооткрывателя принадлежит крупнейшему итальянскому художни­ку и ученому Леонардо да Винчи (1452-1519 гг.), который впервые применил пьезометрическую трубку для измерения давления воды в трубопроводах.

Дальнейшее развитие науки и техники привело к появлению большого коли­чества жидкостных манометров различных типов, применяемых до настоящего вре­мени во многих отраслях: метеорологии, авиационной и электровакуумной техни­ке, геодезии и геологоразведке, физике и метрологии и пр. Однако, в силу ряда специфических особенностей принципа действия жидкостных манометров их удель­ный вес по сравнению с манометрами других типов относительно невелик и, веро­ятно, будет уменьшаться и в дальнейшем. Тем не менее при измерениях особо вы­сокой точности в области давлений, близких к атмосферному давлению, они пока незаменимы. Не потеряли своего значения жидкостные манометры и в ряде других областей (микроманометрии, барометрии, метеорологии, при физико-технических исследованиях).

1.1.1. Основные типы жидкостных манометров и принципы их действия

Принцип действия жидкостных манометров можно проиллюстриро­вать на примере U-образного жидкостного манометра (рис. 2, а), состоя­щего из двух соединенных между собой вертикальных трубок 1 и 2, наполовину заполненных жидкостью.

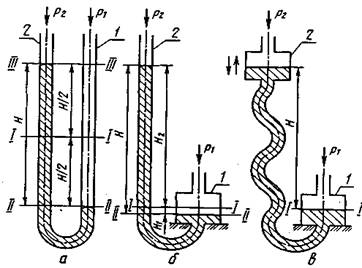

Рис. 2. Основные типы жидкостных манометров

В соответствии с законами гидро­статики при равенстве давлений р1 и р2 свободные поверхности жидкос­ти (мениски) в обеих трубках установятся на уровне I-I. Если одно из давлений превышает другое (р1 >р2), то разность давлений вызовет опускание уровня жидкости в трубке 1 и, соответственно, подъем в труб­ке 2, вплоть до достижения состояния равновесия. При этом на уровне II-II уравнение равновесия примет вид:

Δр=р1 -р2 = Н - р • g , (3)

т. е. разность давлений определяется давлением столба жидкости высо­той Н с плотностью р.

Уравнение (2) с точки зрения измерения давления является фундаментальным, так как давление, в конечном итоге, определяется основ­ными физическими величинами - массой, длиной и временем. Это урав­нение справедливо для всех без исключения типов жидкостных маномет­ров. Отсюда следует определение, что жидкостный манометр - манометр, в котором измеряемое давление уравновешивается давлением столба жидкости, образующегося под действием этого давления. Важно подчеркнуть, что мерой давления в жидкостных манометрах является высота столба жидкости. Именно это обстоятельство привело к появле­нию единиц измерений давления мм вод. ст., мм рт. ст. и других которые естественным образом вытекают из принципа действия жид­костных манометров.

Чашечный жидкостный манометр (рис. 2, б) состоит из соединенных между собой чашки 1 и вертикальной трубки 2, причем площадь попереч­ного сечения чашки существенно больше, чем трубки. Поэтому под воз­действием разности давлений Δр изменение уровня жидкости в чашке гораздо меньше, чем подъем уровня жидкости в трубке: Н1 = Н2 • f/F, гае Н1 - изменение уровня жидкости в чашке.; Н2 - изменение уровня жидкости в трубке; f - площадь сечения трубки; F - площадь сечения чашки.

Отсюда высота столба жидкости, уравновешивающей измеряемое давление

Н = Н1 + Н2 = Н2 (1 + f/F), (4)

а измеряемая разность давлений

р1-p2=Н2•g(1+f/ F), (5)

Поэтому при известном коэффициенте k = 1 + f/F разность давлений может быть определена по изменению уровня жидкости в одной трубке, что упрощает процесс измерений.

Двухчашечный манометр (рис. 2, в) состоит из двух соединенных при помощи гибкого шланга чашек 1 и 2, одна из которых жестко за­креплена, а вторая может перемещаться в вертикальном направлении. При равенстве давлений pl и р2 чашки, а следовательно, свободные по­верхности жидкости находятся на одном уровне I-I. Если р1 > р2, то чашка 2 поднимается вплоть до достижения равновесия в соответствии с уравнением (3).

Единство принципа действия жидкостных манометров всех типов обусловливает их универсальность с точки зрения возможности изме­рения давления любого вида — абсолютного и избыточного и разности давлений.

К важной метрологической характеристике средств измерения дав­ления относится чувствительность измерительной системы, которая во многом определяет точность отсчета при измерениях и инерционность. Для манометрических приборов под чувствительностью понимается от­ношение изменения показаний прибора к вызвавшему его изменению давления (п =ΔН/Δр).
