Сопротивление излучения для основной резонансной частоты кварцевого пьезопреобразователя при одностороннем излучении пропорционально удельному акустическому сопротивлению жидкости

(31) Чтобы найти весомых шлюх, безостановочно пользуйтесь помощью наилучшего веб-ресурса для взрослых prostitutki-murmansk.men, ведь любому мужчине понравится трах с пышными индивидуалками.

где ρ — плотность жидкости;

С — скорость распространения в ней ультразвуковых колебаний;

F — площадь излучателя.

Таким образом, в общем виде напряжение на излучателе не является линейной функцией удельного акустического сопротивления среды, но выражение (30) может быть, линейно относительно Rs при выполнении следующих условий:

Rs<<Ri; (32)

Rs<<Rое; (33)

Ri<<Rs; (34)

При этом напряжение на излучающем кварце будет пропорционально удельному акустическому сопротивлению исследуемой среды

, (35)

где S — крутизна характеристики лампы усилительного каскада

Так как сопротивление излучения обратно пропорционально квадрату частоты, условие (32) легко выполняется на частотах мегагерцового диапазона; например, если f0=3 МГц и F=3 см2, то при одностороннем излучении Rs равно нескольким килоомам, т. е. на три порядка меньше внутреннего сопротивления усилителя Ri=3 — 5 Мом.

Условие (33) выполнить труднее, так как отношение этих сопротивлений не зависит от частоты и площади излучателя:

, (36)

что при добротности контура Q==200 и rС=1,5×105 г/см2×с дает Rое=20Rs. Конечная величина эквивалентного сопротивления контура вызывает нелинейную зависимость напряжения от величины сопротивления излучения. Для уменьшения этого влияния необходима добротность контура Q³1000, недостижимая обычными конструктивными мерами.

С целью устранения шунтирующего действия колебательного контура в усилителе можно применить положительную обратную связь по напряжению. Такое увеличение добротности контура (вплоть до Q=µ) не скажется на нормальной работе усилителя (не вызовет самовозбуждения), так как контур остается шунтированным достаточно малым сопротивлением излучения кварца.

Суммарное сопротивление потерь составляет несколько процентов от величины Rs на высоких ультразвуковых частотах и зависит от способа крепления пьезопластины. Погрешность, возникающую из-за дополнительного падения напряжения на сопротивлении потерь, можно свести к нулю введением компенсирующего напряжения при дальнейшем детектировании выходного напряжения усилителя, чем обеспечивается и условие (34).

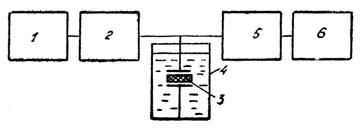

Структурная схема устройства для измерения удельного акустического сопротивления вышеуказанным способом представлена на рис. 6, где 1 — генератор; 2 — усилитель с положительной обратной связью по напряжению; 3 — пьезоизлучатель; 4 — контролируемая жидкость; 5 — детектор с компенсацией падения напряжения на сопротивлении потерь; 6 — индикатор.

Рис. 6. Структурная схема измерения удельного акустического сопротивления на высоких частотах

При подаче на вход усилителя постоянного по амплитуде высокочастотного сигнала от генератора на излучающем преобразователе будет выделяться напряжение, амплитуда которого является линейной функцией удельного акустического сопротивления жидкости. Но кроме основного сигнала, пропорционального импедансу среды, на излучателе имеется и небольшое дополнительное напряжение, зависящее от величины суммарного сопротивления потерь:

. (37)

Для исключения этого напряжения уровень детектирования высокочастотного сигнала опускается на величину , т. е. детектор, включенный на выходе датчика, осуществляет операцию вычитания заданного напряжения:

, (38)

поэтому постоянная напряжения после детектирования будет пропорциональна удельному акустическому сопротивлению.

При измерениях и оценках удельного акустического сопротивления могут быть использованы также автоматические импедансографы, применяемые для получения импеданс-диаграмм различных акустических излучателей.

Заключение

Понятие акустического сопротивления важно при рассмотрении распространения звука в трубах переменного сечения, рупорах и подобных системах, при расчете акустических свойств излучателей и приемников звука, их диффузоров, мембран и т.п. Для излучающих систем от акустического сопротивления зависит мощность излучения звукового сигнала в среду. Для приемников звука акустическое сопротивление определяет условия согласования со средой. В слоистых средах и материалах акустическое сопротивление определяет условия отражения и прохождения звука, поэтому путем подбора материалов с различными значениями можно обеспечить условия как наилучшей звукопроводимости, так и звукоизоляции.
