Исследование системы возбуждения электроразрядного эксимерного лазера выполненной по типу LC-инвертора

Страница 10

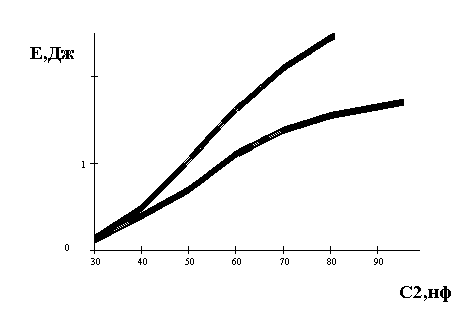

Рис. 24. Зависимость величины энерговклада от накопительной емкости С2=2/3 С1, при С3=30 нф, 60 нф.

Заключение

Таким образом в настоящей работе была создана математическая модель схемы накачки электроразрядного эксимерного ХеСl лазера, выполненной по типу LC-инвертора, позволяющая получать такие электрические характеристики схемы накачки как токи, напряжения, суммарный энерговклад в активную среду, мощность энерговклада. Исследовано влияние на точность расчетов энерговклада сопротивления разрядного промежутка. Установлено, что в широком диапазоне изменения параметров схемы накачки варьирование сопротивления межэлектродного промежутка в пределах 0.2-1 Ом не вносит существенной погрешности в результаты расчета энерговклада. Рассмотрена зависимость вложенной в разрядный промежуток энергии от времени пробоя. Получены зависимости энерговклада от параметров электрической цепи возбуждения, имеющие удовлетворительное соответсвие с результатами представлеными в работах [10,11] . В результате теоретических расчетов определены оптимальные параметры электрической схемы возбуждения, выполненной по типу LC-инвертора

Список используемой литературы

1 Г. А. Месяц, В. В. Осипов, В. Ф. Тарасенко. Импульсные газовые лазеры.- М.: Наука, 1991.- 272 с.

2 В. Ю. Баранов, В. М., Борисов, Ю. Ю. Степанов. Электроразрядные эксимерные лазеры на галогенидах инертных газов. – М.: Энергоатомиздат, 1988. -216 с.

3 Вайнант Р. Лазеры вакуумного ультрофиолета на молекулах благородных газов // Квантовая электроника т. 5, N8 ,1978.- 1767-1770.

4 Эксимерные лазеры //Под ред. Ч. Роудза. М.: Мир, 1981.- 287с.

5 А. В. Елецкий. Эксимерные лазеры // Успехи физических наук. 1978. Т.125, N2, 279-314.

6 В. М. Богинский, П. М. Головинский, А. М. Ражев, А. И. Щедрин . Зависимость параметров плазмы и энергии генерации эксимерных лазеров от содержания Хе в смеси Не-Хе-НСl. // Квантовая электроника. 1988. Т15, N11, 2309-2317.

7 А. А. Вилл. Принципы и технология эксимерных лазеров // Труды института физики АН Эстонской ССР. Т56, 38, 1984.

8 Т. М. Партс, А. В, Кильк. О химических процессах в эксимерных лазерах. // Труды института физики АН Эстонской ССР. Т56, 93, 1984.

9 В. С. Бураков, А. Ф. Бохонов, В. А. Титарчук. Электроразрядный эксимерный лазер с различными схемами питания и типами резонаторов. // Институт физики АН БССР. Препринт N457. Минск, 1987, 42 с.

10 С. С. Ануфрик, А. П. Володенков, К. Ф. Зноско. Энергетические характеристики ХеСl –лазера с возбуждением LC-инвертором.

11 С. С. Ануфрик, К. Ф. Зноско, А. Д. Курганский. Влияние параметров LC-контура энергию генерации ХеCl-лазера. Журнал прикладной спектроскопии, том 66, 1999, №5.

12 В. Ю. Баранов, Борисов В. М., Широкоапертурный электроразрядный ХеС-лазер// Квантовая электроника. 1987. Т14, №8 1542-1545.

13 В. Т. Михкельсоо, Т. И. Клементи. Эксимерные лазерные системы и их использование. Труды института физики АН Эстонской ССР. Т56. 38. 1984.

14 И. С. Лакоба, С. И. Яковенко. Активные среды эксимерных лазеров // Квантовая электроника, 1980, №4, 667-715.

15 Р. Вайнант. Лазеры вакуумного ультрофиолета на молекулах благородных газов. // Квантовая электроника, Т5, №8, 1767-1770.

16 П. Х. Мийдла, В. Т. Михельсоо, А. В. Шерман. Моделирование физических процессов в эксимерном электроразрядном ХеСl - лазере. Труды института физики АН Эстонской ССР. Т60. 15-38. 1987.

17 Ю. И. Бычков, М. Л. Винник. Электроразрядный ХеСl-лазер с энергией генерации 1 Дж и КПД 26% // Квантовая электроника, Т14,№8, 1987, 1582-1587.

18 М. Х. Айнтс, М. Р. Лаан. Определение вольт-амперных характеристик разряда эксимерного ХеСl-лазера. Труды института физики АН Эстонской ССР .Т56 . 15-38. 1984.
