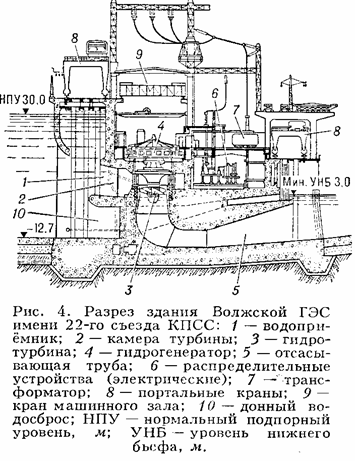

В состав сооружений русловой ГЭС, кроме плотины, входят здание ГЭС и во­досбросные сооружения (рис. 4). Состав гидротехнических сооружений зависит от вы­соты напора и установленной мощности. У русловой ГЭС здание с размещенными в нём гидроагрегатами служит продолже­нием плотины и вместе с ней создаёт напорный фронт. При этом с одной сто­роны к зданию ГЭС примыкает верхний бьеф, а с другой — нижний бьеф. Под­водящие спиральные камеры гидротурбин своими входными сечениями заклады­ваются под уровнем верхнего бьефа, выходные же сечения отсасывающих труб погружены под уровнем нижнего бьефа. Самая подробная информация стоит построить дом тут.

В соответствии с назначением гидроузла в его состав могут входить судоходные шлюзы или судоподъёмник, рыбопро­пускные сооружения, водозаборные соо­ружения для ирригации и водоснабже­ния. В русловых ГЭС иногда единственным сооружением, пропускающим воду, является здание ГЭС. В этих случаях по­лезно используемая вода последовательно проходит входное сечение с мусорозадер-живающими решётками, спиральную ка-

меру, гидротурбину, отсасывающую тру­бу, а по спец. водоводам между сосед­ними турбинными камерами произво­дится сброс паводковых расходов реки. Для русловых ГЭС характерны напоры до 30—40 м к простейшим русловым ГЭС относятся также ранее строившиеся сель­ские ГЭС небольшой мощности. На круп­ных равнинных реках основное русло пере­крывается земляной плотиной, к которой примыкает бетонная водосливная пло­тина и сооружается здание ГЭС. Такая компоновка типична для многих отечественных ГЭС на больших равнинных реках. Волж­ская ГЭС им. 22-го съезда КПСС— наиболее крупная среди станций русло­вого типа.

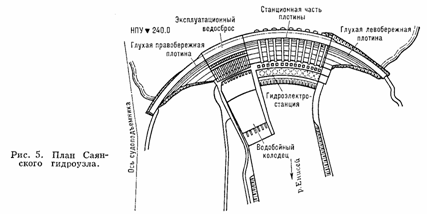

При более высоких напорах оказывает­ся нецелесообразным передавать на зда­ние ГЭС гидростатичное давление воды. В этом случае применяется тип плотиной ГЭС, у которой напорный фронт на всём протяжении перекрывается плотиной, а здание ГЭС располагается за пло­тиной, примыкает к нижнему бьефу (рис. 5). В состав гидравлической трассы меж­ду верхним и нижним бьефом ГЭС тако­го типа входят глубинный водоприёмник с мусорозадерживающей решёткой, тур­бинный водовод, спиральная камера, гидротурбина, отсасывающая труба. В качестве дополнит, сооружений в состав узла могут входить судоходные сооруже­ния и рыбоходы, а также дополнительные водо­сбросы Примером подобного типа станций на многоводной реке служит Братская ГЭС на реке Ангара.

Другой вид компоновки приплотинных ГЭС, соответствующий горным усло­виям, при сравнительно малых рас­ходах реки, характерен для Нурекской ГЭС на реке Вахш (Ср. Азия), проектной мощностью 2700 Мвт. Здание ГЭС от­крытого типа располагается ниже пло­тины, вода подводится к турбинам по одному или нескольким напорным туннелям. Иногда здание ГЭС размещают ближе к верх­нему бьефу в подземной (подземная ГЭС) выемке. Такая компоновка целе­сообразна при наличии скальных осно­ваний, особенно при земляных или на­бросных плотинах, имеющих значит. ширину. Сброс паводковых расходов производится через водосбросные тун­нели или через открытые береговые водо­сбросы.

В деривационных ГЭС кон­центрация падения реки создаётся по­средством деривации; вода в начале ис­пользуемого участка реки отводится из речного русла водоводом, с уклоном, зна­чительно меньшим, чем ср. уклон реки на этом участке и со спрямлением изги­бов и поворотов русла. Конец деривации подводят к месту расположения здания ГЭС. Отработанная вода либо возвраща­ется в реку, либо подводится к след. де­ривационной ГЭС. Деривация выгодна тогда, когда уклон реки велик. Деривац. схема концентрации напора в чистом виде (бесплотинный водозабор или с низкой водозаборной плотиной) на практике приводит к тому, что из реки забирается лишь небольшая часть её стока. В других случаях в начале деривации на реке соору­жается более высокая плотина и созда­ётся водохранилище; такая схема кон­центрации падения паз. смешанной, т. к. используются оба принципа создания на­пора. Иногда, в зависимости от местных условий, здание ГЭС выгоднее распола­гать на некотором расстоянии от конца используемого участка реки вверх по течению; деривация разделяется по от­ношению к зданию ГЭС на подводящую и отводящую. В ряде случаев с помощью деривации производится переброска сто­ка реки в соседнюю реку, имеющую бо­лее низкие отметки русла. Характер­ным примером является Ингурская ГЭС, где сток реки Ингури перебрасывается туннелем в соседнюю реку Эрисцкали (Кавказ).

Сооружения безнапорных де­ривационных ГЭС состоят из трёх основных групп: водозаборное соору­жение, водоприёмная плотина и собствен­но деривация (канал, лоток, безнапорный туннель). Дополнит, сооружениями на ГЭС с безнапорной деривацией являются отстойники и бассейны суточного регули­рования, напорные бассейны, холостые водосбросы и турбинные водоводы. Крупнейшая ГЭС с безнапорной подводящей деривацией — ГЭС Роберт-Мозес (США) с мощностью 1950 Мвт, а с безнапорной отводящей деривацией — Ингурская ГЭС (СССР) мощностью 1300 Мвт.

На ГЭС с напорной дерива­цией водовод (туннель, металлическая, деревянная или железобетонная труба) прокладывается с несколько большим про­дольным уклоном, чем при безнапорной деривации. Применение напорной подводящей деривации обу­словливается изменяемостью горизон­та воды в верхнем бьефе, из-за чего в процессе эксплуатации изменяется и внутренний напор деривации. В состав соору­жений ГЭС этого типа входят: плотина, водозаборный узел, деривация с напор­ным водоводом, станционный узел ГЭС с уравнительным резервуаром и турбин­ными водоводами, отводящая деривация в виде канала или туннеля (при подзем­ной ГЭС). Крупнейшая ГЭС с напорной подводящей деривацией — Нечако-Кемано (Канада) проектной мощностью 1792 Мвт.

ГЭС с напор ной отводящей деривацией применяется в усло­виях значит, изменений уровня воды в реке в месте выхода отводящей дерива­ции или по экономическим соображениям, В этом случае необходимо сооружение уравнительного резервуара (в начале отводя­щей деривации) для выравнивания не­установившегося потока воды в реке. Наиболее мощная ГЭС (350 Мвт) этого типа — ГЭС Харспронгет (Швеция),
