9200 X 10310 X 3200

=> V = 300 м3

Теплопритоки, возникающие за счет разности температур внутри помещения и наружного воздуха (Q1):

Q1=V · qуд

=> Q1 = 300м3 · 35Вт .= 10500

Теплопритоки, возникающие за счет находящейся в помещении оргтехники (Q2): Q2 = 300Вт, где 300Вт – теплоприток от компьютера (см. главу IV).

Теплоприток, возникающий от людей, находящихся в помещении (Q3):

Этот зал вмещает в себя (при условии комфортного пребывания людей) порядка 35 человек. => Q3 = 150Вт · 35 = 5250Вт.

Итоговый теплоприток (Q) составляет:

Q = Q1 + Q2 + Q3, => Q = 10500Вт + 300Вт + 5250Вт = 16050Вт.

И прибавим ко всему этому еще 20% на неучтенные теплопритоки:

Qобщ = 16050 · 120% = 19260Вт.

=> Мощность, которой должен обладать кондиционер, равна примерно 20 кВт. Из этого следует, что в это помещение следует поставить 2-е сплит-системы настенного типа (т.к. их максимальная мощность = 14 кВт) по 10кВт каждая, или одну сплит–систему потолочного типа, что более удобно по той причине, что ее можно расположить в центре комнаты и она будет довольно равномерно охлаждать воздух в помещении, поддерживая благоприятный микроклимат, а для правильной работы 2-х сплит-систем в одном помещении необходимо установить настенный пульт управления, который поможет синхронизовать работу кондиционеров и, опять-таки, приведет к равномерному охлаждению воздуха.

Заключение

Индустрия климата стремительно движется вперед, и каждый год, месяц, день в мире вырастает число людей, активно использующих кондиционеры и прогрессивные системы вентиляции. Человек всегда стремится создать вокруг себя комфортные условия: удобное кресло, хорошее освещение, благоприятный микроклимат. Надеемся, что наша работа поможет решить вам некоторые проблемы, связанные с выбором и расчетами оптимальной системы кондиционирования и вентиляционной системы.

В ходе работы были использованы следующие источники:

1. «Системы вентиляции и кондиционирования, теория и практика», М. «ЕвроКлимат», 2000г.

2. Журнал «Мир Климата», Спецвыпуск «потребителю», М. «ЕвроКлимат», 2001г.

3. Журнал «Мир Климата» №15, М. «ЕвроКлимат», 2003г.

4. «Советский энциклопедический словарь», М. «Советская Энциклопедия» 1988г.

5. Беседа с представителями членов АПИК (Ассоциация Предприятий Индустрии Климата) // форум на сайте http://www.apic.ru/

6. Беседа с монтажниками СКВ.

Приложение

Рис 1. Фрагмент вентиляционной установки.

Рис 2. Зонты-козырьки у нагревательных печей: а — у щелевого отверстия при выпуске через него продуктов горения; б — у отверстия, снабженного дверкой при выпуске продуктов горения через газовые окна.

Рис 3. Бортовые отсосы.

Рис 4. Схема местной вытяжной вентиляции.

Рис 5. Простейшие схемы вытяжной вентиляции: 1 — утепленный клапан; 2 — вентилятор; 3 — лопасти вентилятора; 4 — вытяжная шахта; 5 — шибер; 6 — электродвигатель; 7 — вытяжная сеть.

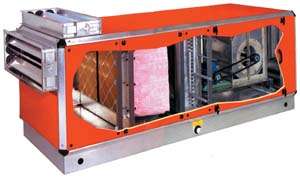

Фрагмент центрального кондиционера.

Рис 6. Фрагмент центрального кондиционера.

Чиллер с водяным охлаждением конденсатора.

Рис 7. Чиллер с водяным охлаждением конденсатора.

Чиллер с воздушным охлаждением конденсатора.

Рис 8. Чиллер с воздушным охлаждением конденсатора.

Фанкойл напольного типа.

Рис 9. Фанкойл напольного типа.

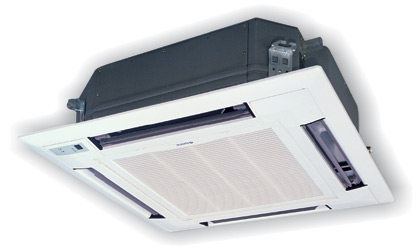

Рис 10. Кассетный кондиционер

Типовая схема построения сплит-системы с приточной вентиляцией.

Рис 11. Типовая схема построения сплит-системы с приточной вентиляцией.
